Xin AnengforsyningerBærer tomgangsrulleløsninger designet for å støtte den belastede siden av båndtransportører, samtidig som båndet reduseres, løpemotstand og unødvendig slitasje. Med en design fokusert på stabil rotasjon, pålitelig tetning og kontrollert radiell utløp, kan disse valsene støtte krevende håndtering av bulkmaterialer og er designet for opptil 30 000 timers service under normale arbeidsforhold.
En bærende tomgangsrulle er en av de essensielle komponentene i et båndtransportsystem fordi den kontinuerlig støtter både transportbåndet og materialet som transporteres. Riktig utvalgte mellomhjul bidrar til å opprettholde belteformen, fordele belastningen, redusere friksjonen og fremme stabil transport. Denne veiledningen forklarer hvordan bærehjul fungerer, deres hovedkomponenter, ytelsesfaktorer, tilgjengelige konfigurasjoner, valghensyn og vedlikeholdspraksis. Den undersøker også hvorfor rullepresisjon, lagre, tetning, materialkvalitet og driftsforhold for transportbånd alle bør vurderes når du velger en leverandør av tomgangshjul.
Innholdsfortegnelse
- Hva er en bærende tomgangsrulle?
- Hvordan fungerer en bærende tomgangsrulle?
- Hva er nøkkelkomponentene?
- Hvilke fordeler gir det?
- Hvilke typer bærehjul er tilgjengelige?
- Hvordan bør du velge riktig rulle?
- Hvilke tekniske faktorer påvirker ytelsen?
- Hvordan kan transportørens tomgangslevetid forlenges?
- Ofte stilte spørsmål
- Konklusjon

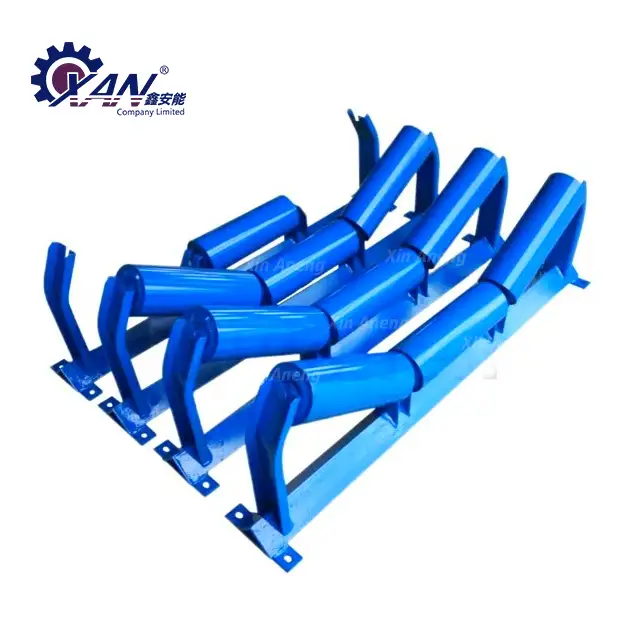

Hva er en bærende tomgangsrulle?
En bærende tomgangsrulle er en roterende transportørkomponent installert under bæresiden av en båndtransportør. Dens primære jobb er å støtte beltet og bulkmaterialet plassert på det når beltet beveger seg langs transportveien.
I motsetning til en transportørs drivremskive, som gir drivkraften, gir en tomgang hovedsakelig mekanisk støtte og kontrollert rullekontakt. Flere ruller er normalt arrangert som et tomgangssett, slik at beltet kan opprettholde en passende profil mens det bærer materiale.
Avhengig av transportørens design, kan bærehjul konfigureres som standard løpehjul, flate arrangementer, slagorienterte design, selvjusterende konfigurasjoner eller V-formede løsninger. Riktig konfigurasjon avhenger av båndbredde, materialegenskaper, transportbåndhastighet, lasteforhold og installasjonskrav.
For produsenter og systemintegratorer er det derfor ikke bare en komponentkjøpsbeslutning å velge riktig bærerulle. Det påvirker direkte transportbåndets stabilitet, beltesporing, energiforbruk, vedlikeholdsfrekvens og levetid.
Hvordan fungerer en bærende tomgangsrulle?
Under drift beveger transportbåndet seg over en rekke roterende ruller. Når bulkmateriale lastes på beltet, overføres vekten gjennom beltet til tomgangssettet og deretter til transportørrammen.
Et godt designet bærearrangement utfører flere funksjoner samtidig:
- Støtter vekten av det tomme transportbåndet.
- Støtter materiallasten som transporteres.
- Bidrar til å opprettholde den tiltenkte belteprofilen.
- Reduserer beltets henging mellom støttepunkter.
- Begrenser rullemotstanden under transport.
- Bidrar til å opprettholde jevn materialtransport.
- Reduserer unødvendig belastning på transportbåndet.
I en typisk trautransportør er flere ruller plassert i en vinkel for å danne et trau. Denne konfigurasjonen øker beltets evne til å beholde bulkmaterialer og kan forbedre transportkapasiteten uten å kreve overdreven båndbredde.
Hva er nøkkelkomponentene?
Påliteligheten til en transportør avhenger av samspillet mellom flere komponenter i stedet for rulleskallet alene. En typisk bærehjulsenhet kan inkludere en aksel, lagre, tetninger, endestykker, lagerseter, rullerør og passende smøring.
| Komponent | Primær funksjon | Hvorfor det betyr noe |
|---|---|---|
| Rullerør | Gir den roterende støtteflaten for beltet | Påvirker jevn løping, holdbarhet og beltekontakt |
| Aksel | Gir strukturell støtte for den roterende enheten | Må tåle driftsbelastninger uten for stor deformasjon |
| Peiling | Lar valsen rotere med kontrollert motstand | Påvirker direkte rotasjonskvalitet og levetid |
| Forsegle | Bidrar til å forhindre at forurensninger kommer inn i lagerområdet | Viktig for støvete, våte og krevende miljøer |
| Endelokk | Støtter og beskytter interne komponenter | Bidrar til monteringsintegritet og tetningsytelse |
| Smøring | Reduserer intern friksjon og slitasje | Støtter jevnere drift og lagerholdbarhet |
Av denne grunn bør kvalitetskontrollen dekke råvarer, lagre, tetninger, produksjonsnøyaktighet, monteringsprosesser og sluttinspeksjon i stedet for kun å fokusere på det ytre utseendet til valsen.
Hvilke fordeler gir det?
1. Bedre beltestøtte
Kontinuerlig støtte reduserer overdreven hengende bånd og bidrar til å opprettholde en stabil transportoverflate. Dette er spesielt viktig når transportøren håndterer tunge eller kontinuerlig lastede bulkmaterialer.
2. Redusert belteslitasje
En jevn fordeling av materialbelastningen bidrar til å redusere lokalisert belastning på beltet. Riktig rullerotasjon kan også minimere unødvendig friksjon mellom beltet og støttesystemet.
3. Mykere materialhåndtering
Stabil tomgangsrotasjon gjør at beltet kan bevege seg konsekvent langs transportørens rute. Dette kan bidra til jevnere materialflyt og redusere driftsforstyrrelser.
4. Lengre levetid for transportbånd
Når beltet er riktig støttet og rullemotstanden er kontrollert, kan unødvendig mekanisk belastning reduseres. Over tid kan dette bidra til lengre beltelevetid og lavere utskiftingskostnader.
5. Lavere vedlikeholdskrav
Pålitelige lagre, effektiv tetning, nøyaktig produksjon og egnede materialer kan redusere hyppigheten av for tidlig utskifting av tomgangshjul og uplanlagt nedetid for transportbånd.
Hvilke typer bærehjul er tilgjengelige?
Det er ingen enkelt konfigurasjon for tomgangshjul som passer for hver transportør. Ulike transportbåndoppsett og materialhåndteringsforhold krever forskjellige støttearrangementer.
- Standard løpehjul:Vanligvis brukt på den lastede siden av bulkmaterialebåndtransportører for å danne en bunnprofil.
- Flate tomganger:Egnet for applikasjoner der det kreves en flat belteprofil.
- Impact Idlers:Designet for områder der materiale faller ned på beltet og ekstra støtdemping er nødvendig.
- Selvjusterende tomganger:Brukes for å hjelpe til med å kontrollere beltesporing og redusere beltevandring.
- V-formede tomganger:Brukes for spesielle transportørkonfigurasjoner der et V-formet støttearrangement er foretrukket.
Ved utforming eller oppgradering av et transportørsystem, bør løpehjulstypen velges sammen med reim, remskive, brakett, lastepunkt og overordnet transportørstruktur i stedet for å behandles som en isolert komponent.
Hvordan bør du velge riktig rulle?
Å velge riktig valse krever mer enn å matche et katalogvarenummer. Ingeniører og innkjøpsteam bør evaluere hele driftsmiljøet.
- Bestem beltebredden:Bredere belter krever generelt større og mer hensiktsmessig konfigurerte støttesystemer.
- Sjekk beltehastigheten:Høyere hastigheter stiller større krav til rotasjonsstabilitet, balanse, lager og tetning.
- Vurder formidlingskapasitet:Rullearrangementet må tåle både beltevekt og maksimal materialbelastning.
- Vurder materialegenskaper:Slipende, støvete, våte, klebrige eller etsende materialer kan kreve spesifikke tetnings- og materialvalg.
- Se gjennom installasjonsforholdene:Temperatur, fuktighet, støveksponering, utendørs installasjon og rengjøringsforhold kan påvirke valsevalget.
- Bekreft dimensjonskompatibilitet:Akseldimensjoner, rullediameter, rammekonfigurasjon og monteringsdimensjoner må samsvare med transportøren.
For eksempel kan publiserte ytelsesdata for bærehjul dekke båndbredder fra omtrent 500 mm til 2400 mm, med transportkapasitet som varierer i henhold til båndbredde og båndhastighet. Dette viser hvorfor driftsparametere bør bekreftes før en ferdigstillelse av en spesifikasjon.
Hvilke tekniske faktorer påvirker ytelsen?
Presisjon er en av de viktigste hensynene når man skal vurdere en industriell transportørvalse. For mye radiell utløp kan øke vibrasjoner og motstand, mens dårlig lager- eller tetningsytelse kan forkorte levetiden.
| Ytelsesfaktor | Potensiell effekt | Anbefalt fokus |
|---|---|---|
| Radial Runout | Kan påvirke vibrasjoner og beltets kjørestabilitet | Oppretthold passende produksjonsnøyaktighet |
| Lagerkvalitet | Påvirker rotasjonsmotstand og holdbarhet | Bruk egnede lagre for driftsforhold |
| Forseglingsytelse | Bidrar til å beskytte interne komponenter mot forurensning | Tilpass tetninger til støv, fuktighet og miljøeksponering |
| Rulleoverflate | Påvirker beltekontakt og kjøremotstand | Hold overflaten glatt og skikkelig ferdig |
| Skaftstyrke | Bestemmer motstand mot aksiale og operasjonelle belastninger | Velg dimensjoner i henhold til den faktiske lasten |
| Smøring | Påvirker lagerfriksjon og slitasje | Bruk egnet fett og effektiv innvendig beskyttelse |
I henhold til den tilgjengelige tekniske informasjonen bruker Xin Anengs valser spesialiserte lagre, litiumbasert fett og intern og ekstern tetning. Produktet er spesifisert for opptil 30 000 timer under normale arbeidsforhold, selv om faktisk levetid vil avhenge av belastning, hastighet, miljø, vedlikehold, installasjon og andre driftsfaktorer.
Hvordan kan transportørens tomgangslevetid forlenges?
Selv en godt produsert tomganger krever riktig installasjon og vedlikehold. Et forebyggende vedlikeholdsprogram kan bidra til å identifisere problemer før de utvikler seg til feil på bånd eller transportbånd.
- Inspiser rullene regelmessig for unormal støy eller vibrasjoner.
- Se etter tegn på rotasjon med høy motstand.
- Inspiser pakningene for synlig skade eller forurensning.
- Overvåk beltesporing og undersøk vedvarende belteavvik.
- Fjern oppsamlet materiale rundt valseenheten.
- Kontroller monteringsrammer og aksler for løshet eller deformasjon.
- Skift ut skadede valser umiddelbart for å forhindre sekundær reimskade.
- Hold vedlikeholdsjournaler for å identifisere tilbakevendende feilmønstre.
Rutinemessig inspeksjon er spesielt viktig i miljøer for gruvedrift, tilslag, havner, kraftproduksjon, sement, metallurgi og andre miljøer for håndtering av bulkmaterialer der transportører kan operere i lange perioder under betydelig belastning.
Ofte stilte spørsmål
Hva er hovedformålet med en bærende tomgangsrulle?
Hovedformålet er å støtte den belastede siden av et transportbånd og materialet som transporteres. Det bidrar til å opprettholde belteformen, redusere henging, kontrollere rullemotstanden og fremme stabil materialhåndtering.
Hva er forskjellen mellom en bærehjul og en returløper?
En bærehjul støtter den belastede bæresiden av båndet, mens en returløper støtter den tomme retursiden når båndet beveger seg tilbake mot transportørens lasteområde.
Hvordan er en bærehjul forskjellig fra en anslagshjul?
En standard bærehjul støtter primært beltet og materialet under transporten. Et støthjul er vanligvis plassert ved lastesoner der fallende materiale skaper høyere støtkrefter og ekstra beltebeskyttelse er nødvendig.
Hvor lenge kan en bærende tomgangsrull vare?
Levetiden avhenger av belastning, hastighet, materiale, miljø, installasjon, vedlikehold, lagerkvalitet og tetning. Xin Aneng spesifiserer opptil 30 000 timer under normale arbeidsforhold, men faktisk ytelse bør evalueres i henhold til den spesifikke applikasjonen.
Hvilken informasjon bør kjøpere gi når de bestiller?
Kjøpere skal normalt oppgi båndbredde, båndhastighet, transportkapasitet, materialegenskaper, transportørarrangement, rullediameter, akseldimensjoner, installasjonsmiljø og eventuelle gjeldende tekniske eller dimensjonale krav. Å gi fullstendig informasjon hjelper produsenten med å anbefale en passende konfigurasjon.
Konklusjon
En bærende tomgangsrulle kan være en relativt liten komponent i et komplett transportørsystem, men dens innflytelse på beltestøtte, materialhåndteringsstabilitet, slitasje, vedlikehold og generell driftseffektivitet er betydelig. Den rette kombinasjonen av rullestruktur, lagre, tetninger, smøring, dimensjonsnøyaktighet og applikasjonsspesifikk design kan hjelpe transportøroperatører med å oppnå mer pålitelig langsiktig ytelse.
For prosjekter som krever pålitelige transportbåndskomponenter, gir Xin Anengs løsning med bærerulle et alternativ for krevende transport av bulkmaterialer. Hvis du velger ruller for en ny transportør, erstatter eksisterende løpehjul eller utvikler et tilpasset transportsystem,kontakt ossmed din beltebredde, hastighet, kapasitet og driftsforhold for å diskutere en passende løsning for prosjektet ditt.
